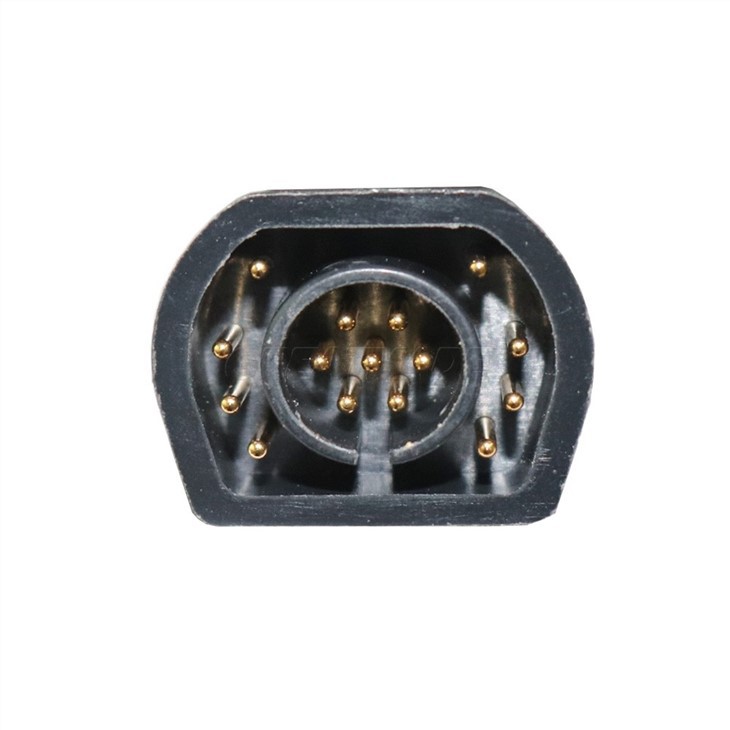

SaderīgsZoll 15Pin EKG EKG kabelis ar 10 vadiem M sērijai un E sērijai, IEC/Grabber
Elektrokardiogramma (EKG) ir vienkāršs tests, ko var izmantot, lai pārbaudītu jūsu sirds ritmu un elektrisko aktivitāti. Sensori, kas piestiprināti pie ādas, tiek izmantoti, lai noteiktu elektriskos signālus, ko jūsu sirds rada katru reizi, kad tā pukst.
Apraksts
Produkta nosaukums: Tiešā savienojuma EKG kabelis ar vadiem
OEM/ODM: Jā
♦ Saderīgs zīmols: Zoll
♦ Saderīgs modelis:
Šis ir viengabalains, saderīgs Zoll 1 pakāpes pacienta kabelis E sērijas un M sērijas defibrilatoriem. Ietver maģistrāles kabeli un ekstremitāšu un V vadus. 11 pēdu kabelis.
OEM #: 8000-1007-01, 8000-1007-02
Specifikācija:
1. Interfeiss: 15 kontaktu, 10 vadu vadi
2. Garums: 3,5 m,
3. materiāls: Medicīniskais TPU
4. Veids: AHA/IEC, Snap/Clip/din 3.0/ banana 4.0 ir pieejami
3. Garantija: 6 mēneši
4. Piedāvājiet OEM/ODM
Produkta priekšrocības:
1. Integrēts spraudsavienojums, ciets un viegli tīrāms;
2. Elektrodu savienotāja krāsu kods, viegli nolasāms un lietojams;
3. Lieliska ekranēšanas veiktspēja un prettraucējumu veiktspēja, labāka signāla kvalitāte.
Bilde
Elektrodu novietošana
Atkarībā no vietējā lietojuma EKG vadi ir marķēti ar noteiktām etiķetēm. Lai uzzinātu dažādu vadu komplektu etiķetes un krāsu kodus, skatiet šo tabulu.
| Atrašanās vieta | AHA etiķetes | IEC etiķetes |
| Labā roka | RA (balts) | R (sarkans) |
| Kreisā roka | LA (melns) | L (dzeltens) |
| Labā kāja | RL (zaļš) | N (melns) |
| Kreisā kāja | LL (sarkans) | F (zaļš) |
| Krūtis | V1 | C1 |
| Krūtis | V2 | C2 |
| Krūtis | V3 | C3 |
| Krūtis | V4 | C4 |
| Krūtis | V5 | C5 |
| Krūtis | V6 | C6 |
Pareiza ādas sagatavošana un pareizu elektrodu izmantošana ir ļoti svarīga labai signāla kvalitātei.
Ja nepieciešams, sagatavojiet pacienta ādu elektrodu uzlikšanai:
• Skūšanās vai lieko matiņu apgriešana elektrodu vietā.
• Taukainas ādas tīrīšana ar spirta salveti.
• Ātri berzējiet vietu, lai nožūtu.
• Izvairieties no elektrodu novietošanas virs cīpslām un galvenajām muskuļu masām.
Novietojiet elektrodus uz pacienta. Visiem elektrodiem jābūt savienotiem.
Iegūstot 12-svina EKG no klusiem guļus stāvoklī esošiem pacientiem, mēs iesakām novietot ekstremitāšu elektrodus jebkurā vietā gar potītēm un plaukstas locītavām. Kad pacientam ir grūti palikt nekustīgam, jo
drebuļi, muskuļu trīce vai transportlīdzekļa kustība, novietojiet ekstremitāšu elektrodus uz pacienta krūškurvja, lai iegūtu labākus rezultātus. (Skatiet tālāk norādītās divas diagrammas par ekstremitāšu elektrodu novietojumu).
Novietojiet prekardiālos elektrodus pāri krūtīm šādās vietās:
V1: ceturtā starpribu telpa pacienta labajā krūšu malā.
V2: ceturtā starpribu telpa pacienta kreisajā krūšu kaula malā.
V3: piektā riba starp izvadiem V2 un V4.
V4: piektā starpribu telpa uz pacienta vidusklavikulārās līnijas.
V5: pacienta kreisā priekšējā paduses līnija V4 horizontālā līmenī.
V6: pacienta kreisā vidusauss līnija tajā pašā horizontālajā līmenī kā V4 un V5
V1 pozīcijas noteikšana (ceturtā starpribu telpa) ir ļoti svarīga, jo tā ir atskaites punkts atlikušo V veida vadu izvietojuma noteikšanai. Lai atrastu V1 pozīciju:
1. Novietojiet pirkstu uz kakla iecirtuma (skatiet attēlu zemāk).
2. Lēnām virziet pirkstu uz leju apmēram 1,5 collas (3,8 centimetrus), līdz jūtat nelielu horizontālu izciļņu vai pacēlumu. Šis ir "Luija leņķis", kur manubrijs pievienojas krūšu kaula ķermenim.
3. Atrodiet otro starpribu atstarpi pacienta labajā pusē, sāniski un tieši zem "Luisa leņķa".
4. Pārvietojiet pirkstu uz leju vēl par divām starpribām līdz ceturtajai starpribu vietai, kas ir V1 pozīcija.
Piezīme: novietojot elektrodus pacientēm, vienmēr novietojiet vadus V3-V6 zem krūtīm.
nekā uz krūtīm.
FAQ
Kas ir EKG kabeļi?
EKG vadi nodrošina savienojumu starp pacienta pielietotajiem elektrodiem un dažādām telemetrijas un gultas uzraudzības vienībām, ļaujot neinvazīvi uzraudzīt sirds radītos elektriskos impulsus noteiktā laika periodā, kā rezultātā tiek veikta elektrokardiogramma.
No kā izgatavoti EKG kabeļi?
EKG kabeļi un EKG svina vadi ir izgatavoti, izmantojot tādus materiālus kā termoplastiskais elastomērs (TPE), termoplastiskais poliuretāns (TPUA), PVC vai silikons. TPE ir bijis galvenais izmantotais materiāls tā izturības, izturības un savietojamības dēļ, kā arī nodrošina drošību un komfortu pacientiem.
Kāda ir atšķirība starp EKG un EKG?
Nav atšķirības starp EKG un EKG. Abi attiecas uz vienu un to pašu procedūru, taču viens ir angļu valodā (electrocardiogram – EKG), bet otrs ir balstīts uz vācu valodas pareizrakstību (elektrokardiogramma – EKG). Amerikas Savienotajās Valstīs ir ierasts izmantot vācu "EKG", jo "EKG" izklausās ļoti līdzīgi citai procedūrai, ko sauc par EEG.
EKG/EKG ir procedūra sirds elektriskās aktivitātes reģistrēšanai noteiktā laika periodā, izmantojot elektrodus, kas stratēģiski novietoti uz ķermeņa. Visizplatītākā EKG tiek saukta par 12-vadošo EKG.
