Standarta atslēgas B sērija LH-FGG/EGG
Šo savienotāju sēriju raksturīga iezīme ir atslēgas sistēma, kas nodrošina lielāku kontaktu blīvumu un novērš visas izlīdzināšanas kļūdas. Dažādās atslēgas alternatīvas novērš nevēlamu citādi līdzīgu savienotāju pārošanos. Ir iespējams arī izmantot gofrēšanas kontaktus, lai samazinātu kabeļa montāžas laiku. Šīs savienotāju sērijas, tostarp 0B līdz 5B diapazons, kā arī 00 daudzpolu un 2G (saīsināta 2B sērijas versija), ir pieejami arī daži vakuuma necaurlaidīgi modeļi.
Lietojumprogrammām, kurām nepieciešama ātra un droša Push-Pull bloķēšana, B sērijas JH-EGG nodrošina elastīgu, noderīgu, izturīgu un uzticamu apļveida daudzpolu savienotāju.
Pašfiksējošā sistēma ļauj savienot savienotāju, vienkārši iespiežot kontaktdakšu aksiāli kontaktligzdā.
Kad savienojums ir stingri nofiksēts, to nevar pārtraukt, velkot aiz kabeļa vai citas sastāvdaļas, izņemot ārējo atbrīvošanas uzmavu.
Padarot to par ideālu izvēli pusvadītāju ražošanas un testēšanas procesiem, testēšanai un mērīšanai, instrumentiem, medicīnas ierīcēm, pētniecībai un audio/video lietojumiem.
GALVENĀS IEZĪMES:
B sērijas savienotājiem ir šādas galvenās funkcijas:
– Push-Pull pašfiksējošās sistēmas drošība – daudzpolu tipi no 2 līdz 64 kontaktiem
– lodēšanas, gofrēšanas vai drukas kontakti (taisni vai elkonis) – augsts iepakojuma blīvums vietas taupīšanai
– 360 grādu ekrāns pilnai EMC ekranēšanai. - atslēgu sistēma ("G" atslēgas standarts)
- vairākas atslēgas opcijas, lai izvairītos no līdzīgu savienotāju krustošanās savienotāju izlīdzināšanai
Daļas sadaļa, kurā parādītas iekšējās sastāvdaļas
| NĒ. |
Fiksēta ligzda |
Taisns spraudnis |
| 1. |
ārējā čaula |
ārējā čaula |
|
2. |
zemējuma vainags |
fiksatora piedurkne |
| 3. |
fiksējošais gredzens |
uzgrieznis |
|
4. |
sešstūra uzgrieznis |
sadalīta ieliktņa turētājs |
| 5. |
bloķēšanas paplāksne |
izolators |
| 6. |
izolators |
vīriešu kontakts |
| 7. |
sieviešu kontakts |
kolba |
Tehniskie raksturlielumi
Mehāniskais un klimatiskais
Raksturlielumi Vērtības standarts
Endurance >5000 ciklu IEC 60512-5 tests 9a
Mitrums līdz 95 procentiem 60 ° C temperatūrā
Temperatūras diapazons - 55 grādi C, plus 250 grādi C
Izturība pret vibrāciju 10-2000 Hz, 15 g IEC 60512-4 tests 6d
Triecienizturība Triecienizturība IEC 60512-4 tests 6c
Sāls izsmidzināšanas korozijas tests > 144h IEC 60512-6 tests 11f
Aizsardzības indekss (sapārots) IP50 IEC 60529
Klimatiskā kategorija 55/175/21 IEC 60068-1
Elektriskās
Raksturlielumi Vērtības standarts
Ekranēšana at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Dažādi testi ir veikti ar JH-FGG un JH-EGG savienotāju pāriem, ar hromētu misiņa apvalku un PEEK izolatoru.
JH-EGG B sērijas sieviešu fiksētā ligzda

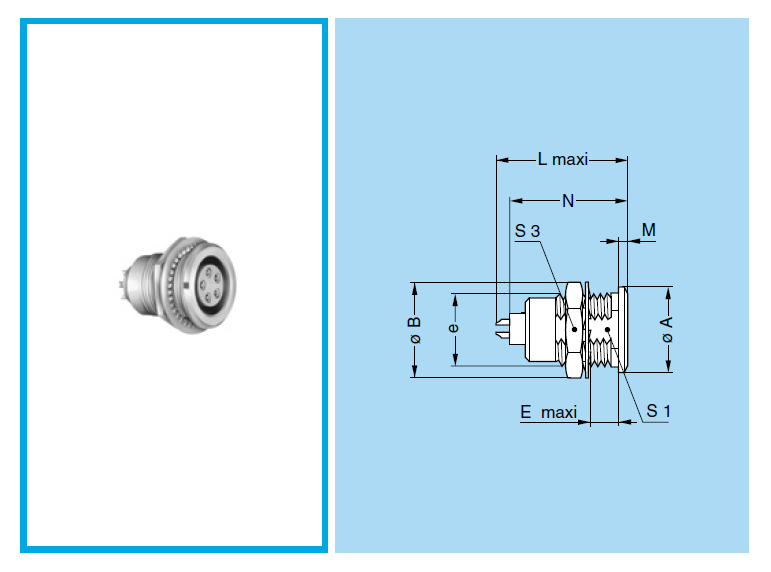

JH-OLA Fiksēta ligzda, uzgriežņu stiprinājums, atslēga (G) vai atslēgas (A…M un R)
| Atsauce | Izmēri (mm) | |||||||||
| Modelis | sērija | A | B | e | E | L | M | N | S1 | S3 |
| JH-OLA | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-OLA | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-OLA | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-OLA | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-OLA | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-OLA | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-OLA | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Sīkāka informācija
Produkta nosaukums: Push Pull Pašfiksējoša daudzpolu savienotāja fiksētā ligzda
Izcelsme: Ķīna Zīmols: Lieliski izgatavots Veids: apļveida stumšana
Vide: Iekštelpu Dzimums: Sieviešu/Vīriešu Virsmas apstrāde: Pērļu hroms
Pin: 2 līdz 16 kontaktu IP pakāpe: IP50 kontakta tips: lodēšana
Kontaktpersonas: Apzeltīts Izturība: Virs 5000 reižu stumšanas un vilkšanas Korpusa materiāls: Hromēts misiņš
Izolatora materiāls: PPS pielietojums: automobiļi / sakari / rūpniecība / LED displejs
Iepakojums
1 PCS savienotājs PE maisiņā
50-100 PCS savienotāji nelielā kastītē/multfilmā
- Osta: Šenžeņa, Ķīna
- Izpildes laiks:
-
Daudzums (gab.) 1 - 200 201 - 500 >500 Izpildes laiks (dienas) 5 7 Jāsarunā
FAQ
Q1: Kā darbojas push pull savienotājs?
Push-pull savienotāji veiksmīgi novērš nejaušu atvienošanu, izmantojot spēcīgu, pašfiksējošu mehānismu, kas ļauj savienot savienotāju, iespiežot kontaktdakšu kontaktligzdā. Tomēr savienojumu nevar pārtraukt, vienkārši pavelkot to.
Q2: Vai varat izgatavot pielāgotus produktu pasūtījumus? OEM vai ODM pasūtījumi?
Protams. Izmantojot OEM un ODM ražošanas pieredzi, mēs varam nodrošināt jums vienas pieturas pielāgotus savienotāju risinājumus.
Q3: Vai jūs sniedzat bezmaksas paraugu?
Nē, un jums ir jāmaksā par piegādi.
Q4: Kā jūs transportējat preces?
Atbilstoši mūsu klientu pieprasījumam, tas var notikt ar AIR / SEA kravu / eksprespiegāde (DHL / UPS / FEDEX, piemēram).
