Produktu apraksts

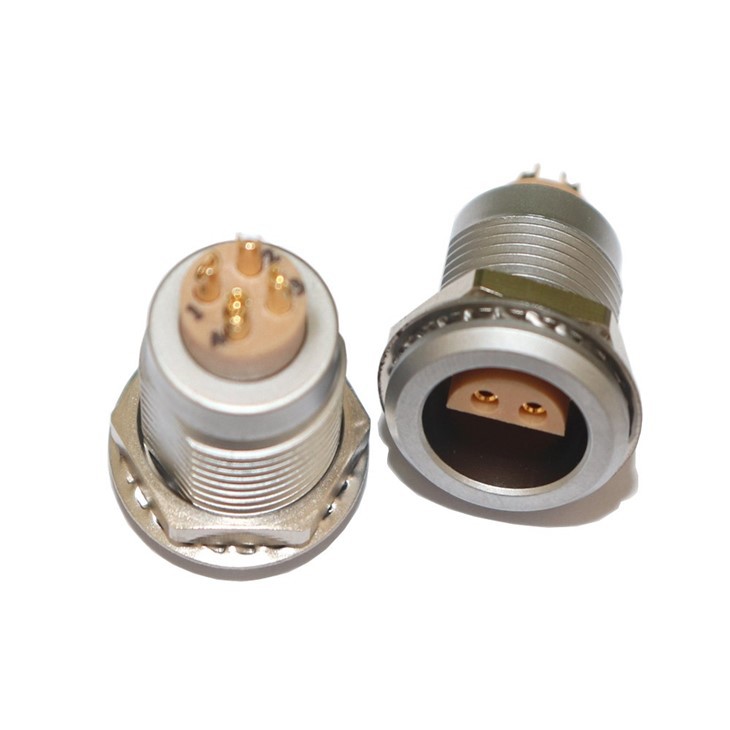

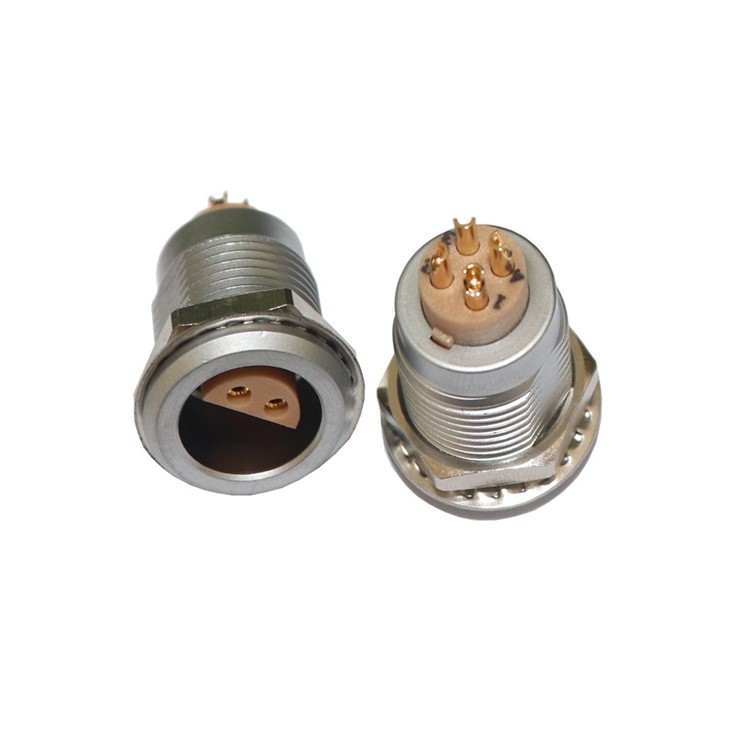

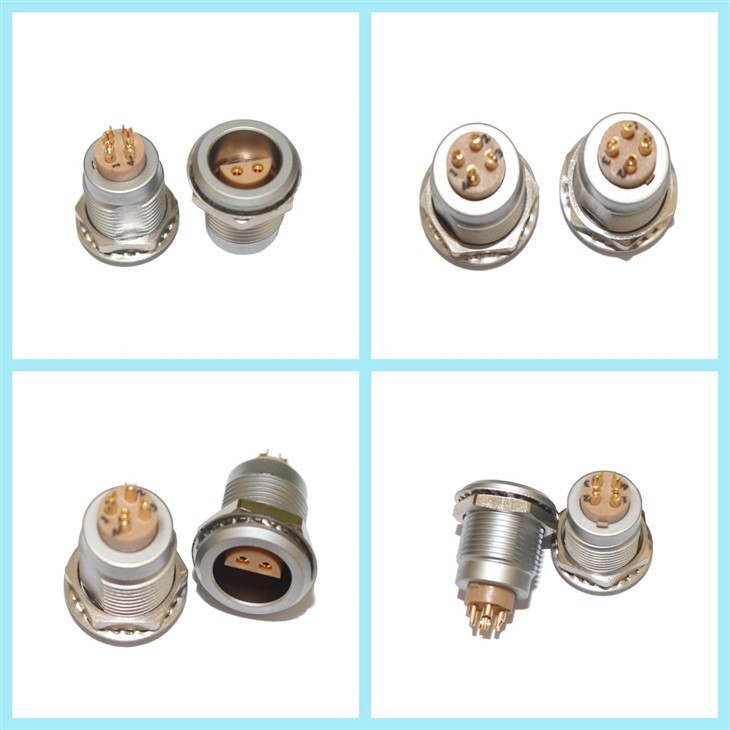

The S Series Brass Indoor Stepped Insert Connectors is a high - performance connector, designed for power applications in automotive PCBs. Made of premium brass, it features a unique stepped insert, ensuring excellent conductivity and durability. This indoor - rated connector withstands automotive harsh conditions, offers stable connections, and integrates seamlessly with PCBS .
Lieliska kopēta daļa Nr.
OEM daļas Nr. .: ern .2 s .304. bll
S sērijas misiņa iekštelpu pakāpes ievietošanas savienotāji
Savietojams ar plašu automobiļu elektrisko komponentu un PCB dizainu diapazonu .
Atbilst nozarei - standarta prasībām automobiļu jaudas un signāla savienojuma saskarnēm .
specifikācija
| Produkta nosaukums | Metāla ligzda |
| Produkta tips | Apļveida spiediena vilkšanas savienotājs/ ligzda |
| Ligzda/ tvertne | Ligzda/ tvertne - fiksēta paneļa priekšējā daļa |
| Bloķēšanas sistēma | Stumjot |
| Kontaktu skaits zems spriegums | 4 |
| Lielums | 2S |
| Ieteicamā atbilstošā daļa | Ffp .2 s .304. blal62z |
| Produktu sērija | S sērija, S-InDoor Stepped INSERT |
| Vērtējums | Lietošana iekštelpās automobiļu vidē |
| Nominālais spriegums | 500 V (AC/DC) |
| Novērtēta strāva | 30A |
| Kontakta pretestība | Mazāks vai vienāds ar 5mΩ |
| Izolācijas rezistence | Lielāks vai vienāds ar 1000mΩ pie 500 V DC |
| Dielektriskais izturīgais spriegums | 1500 V (AC) uz 1 minūti |
| Darbības frekvence | DC - 10 MHz (piemērots gan jaudai, gan zemas frekvences signāla pārraidei) |
| Ievietošanas spēks | Ievietošanas spēks: mazāks vai vienāds ar 80n |
| Ekstrakcijas spēks | Ekstrakcijas spēks: lielāks vai vienāds ar 20N |
| Pārošanās cikli | Vismaz 500 ciklu bez ievērojamas veiktspējas degradācijas |
| Pretestība vibrācijai | Izturas 1,5 mm amplitūda, 10 - 2000 Hz frekvences diapazons |
| Trieciena pretestība | 50 g paātrinājums, 11ms ilgums |
Darba temperatūra: - 40 grāds uz + 85 grādu
Uzglabāšanas temperatūra: - 50 grāds uz + 100 grādu
Mitruma pretestība: 10% - 95% relatīvā mitruma (ne -kondensācija)
Aizsardzība pret iekļūšanu: IP40 (aizsargāti pret cietiem objektiem, kas lielāki par 1,0 mm)
Produkta īpašības
-
Misiņa būvēšana:Misiņš nodrošina lielisku vadītspēju, samazina enerģijas zudumu un piedāvā augstu izturību, ilgstošas automobiļu vibrācijas, temperatūras maiņas un mehānisko spriegumu .
-
Pakāpiena ieliktnis:Precīzi PCB savienojumi ar precīzu PIN izlīdzināšanu, nepareizu savienojumu samazināšanu un uzticamības uzlabošanu .
-
Lietošana iekštelpās:Labi darbojas dažādos iekštelpu automobiļu apstākļos, nodrošinot stabilu darbību .
-
Augsts - strāvas:Droši pārsūta augstas strāvas, lai iegūtu enerģiju - izsalkušās automobiļu detaļas .
-
Kompakts:Mazs un viegls, viegli iederīgs kosmosā - ierobežotās automobiļu PCBS .
Produktu priekšrocības
- Uzticamība:Misiņa un pakāpju ieliktņa dizains nodrošina ilgstošus, stabilus savienojumus, elektrisko kļūmju samazināšanu un apkopi .
- Efektivitāte:Augsta vadītspēja palielina jaudas pārnešanu, optimizējot enerģiju un dod labumu EVS akumulatora darbības laikam .
- Savietojamība:Atbilst automobiļu PCB vajadzībām, viegli integrējot ar esošajiem dizainparaugiem, nav nepieciešama galvenā inženierzinātņu .
- Izmaksas - efektivitāte:Uzticams veiktspējas samazinājums kļūmju risks, un tā ilgais kalpošanas laiks ar zemām uzturēšanas ietaupa izmaksas .
Pieteikšanās zonas
- EV: Izmanto akumulatora pārvaldībā, lai kontrolētu strāvas plūsmu un elektriskos piedziņas motora jaudas pārnesē .
- Hibrīdi transportlīdzekļi: integrē motoru, motoru un bateriju elektriskās sistēmas efektīvai enerģijas apmaiņai .
- Automobiļu informācijas un izklaide: lielas ekrāna displeji un audio sistēmas, nodrošinot stabilu signāla pārraidi .
- ADAS: piegādā uzticamu jaudu un savienojumus radaram, kamerām un LIDAR, uzlabojot transportlīdzekļa drošību .
Lietošanas instrukcijas
- Enerģijas sadalījums: JH-own .2 s .304. BLL savienotājs Izšķir enerģiju no transportlīdzekļa avotiem, piemēram, baterijām uz PCBS un komponentiem .
- Signāla pārraide: Tas arī sūta vadības signālus starp PCB, koordinējot automobiļu sistēmas .
- Komponentu starpsavienojums: Darbojas kā galvenā saite, savienojot elektriskos komponentus ar PCB harmoniskai sistēmas darbībai .
